4J36 Invar Unipsan 36 36Ni Cactus LE Fe-Ni36 Vacodil36

产品描述



4J36

    4J36合金又称因瓦(INVAR)合金,合金的居里点约为230℃,低于这一温度时合金是铁磁性的,具有很低的膨胀系数,高于这一温度时合金为无磁性的,膨胀系数增大。该合金主要用于制造在气温变化范围内尺寸近似恒定的元件,广泛用于无线电工业、精密仪器、仪表及其他工业。

1.1 4J36材料牌号 4J36。

1.2 4J36相近牌号


俄罗斯

美国

英国

日本

法国

德国

32H

32H-BИ

-

Invar

Nilvar

Unipsan 36

Invar

Nilo36

36Ni

不变钢

Cactus LE

-

Invar Standard

Fe-Ni36

-

Vacodil36

Nilos36

-

1.3 4J36材料的技术标准 YB/T 5241-1993《低膨胀合金4J32、4J36、4J38和4J40技术条件》。

1.4 4J36化学成分

C

P

S

Si

Mn

Ni

Fe

0.05

0.020

0.020

0.30

0.2~0.6

35.0~37.0

余量

在平均线膨胀系数达到标准规定条件下,允许镍含量偏离表1-2规定范围。

1.5 4J36热处理制度 标准规定的膨胀系数性能检验试样按下述方法加工和热处理:将半成品试样加热至840℃±10℃,保温1h,水淬,再将试样加工为成品试样,在315℃±10℃保温1h,随炉冷或空冷。

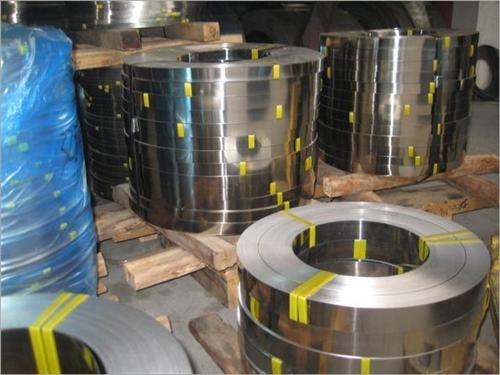

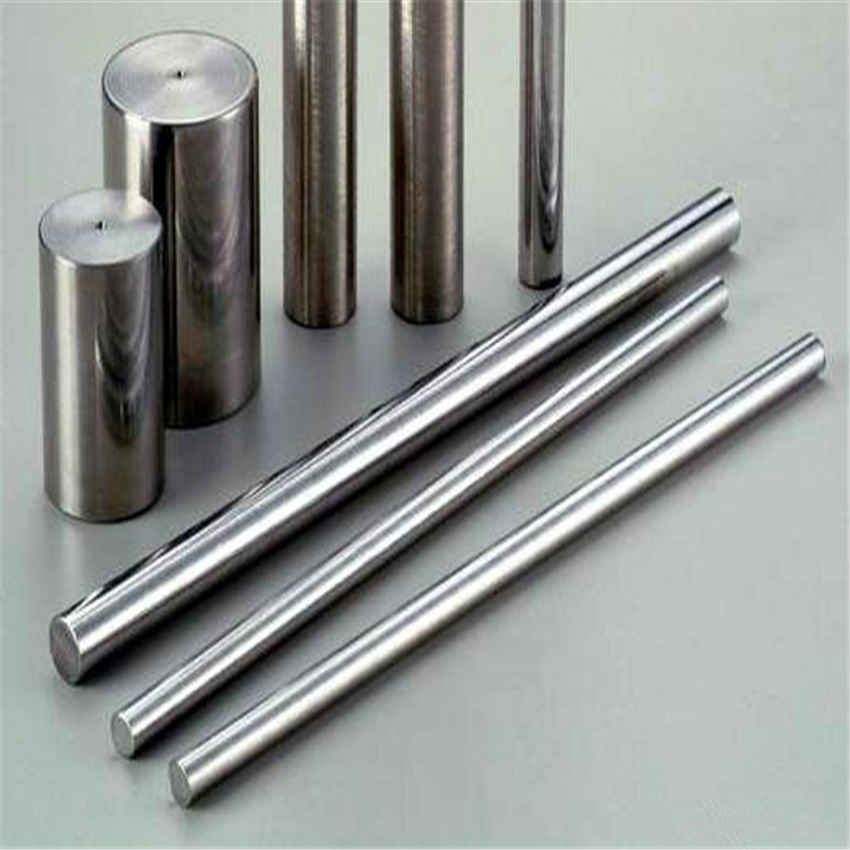

1.6 4J36品种规格与供应状态 品种有棒、管、板、丝和带。

1.7 4J36熔炼与铸造工艺 用非真空感应炉、真空感应炉和电弧炉熔炼。

1.8 4J36应用概况与特殊要求 该合金是典型低膨胀合金。经航空工厂长期使用,性能稳定;使用中应严格控制热处理工艺及加工工艺,以保证材料的稳定性。





二、4J36物理及化学性能



2.1 4J36热性能

2.1.1 4J36溶化温度范围 1430~1450℃[1,2]。

2.1.2 4J36热导率 λ=11W/(m•℃)[1,2]。

2.1.3 4J36比热容 c(20~100℃)=515J/(kg•℃)。

2.1.4 4J36线膨胀系数 标准规定α1(20~100℃)≤1.5×10-6℃-1。

合金试样在保护气氛或真空中加热到880℃±20℃,保温1h,以不大于300℃/h冷却,其平均线膨胀系数见表2-1。合金的膨胀曲线

温度范围/℃

1/10-6℃-1

温度范围/℃

1/10-6℃-1

20~60

1.8

20~250

3.6

20~40

1.8

20~300

5.2

20~20

1.6

20~350

6.5

20~0

1.6

20~400

7.8

20~50

1.1

20~450

8.9

20~100

1.4

20~500

9.7

20~150

1.9

20~550

10.4

20~200

2.5

20~600

11.0

2.2 4J36密度 ρ=8.10g/cm3[1]。

2.3 4J36电性能

2.3.1 4J36电阻率 ρ=0.78μΩ·m[1,2]。

2.3.2 4J36电阻温度系数

温度范围/℃

20~50

20~100

20~200

20~300

20~400

20~500

αR/103℃-1

1.8

1.7

1.4

1.2

1.0

0.9

2.4 4J36磁性能

2.4.1 4J36居里点 Tc=230℃[1,2]。

2.4.2 4J36合金(带材)的磁性能

H/(A/m)

B/T

H/(A/m)

B/T

8

1.8×10-2

160

0.74

16

4.2×10-2

400

0.97

24

8×10-2

800

1.12

40

0.2

2000

1.27

80

0.5

4000

1.32

在4000A/m下,剩余磁感应强度Br=0.6T,矫顽力Hc=48A/m[1,2]。

2.4.3 4J36合金磁导率与温度的关系(磁场强度400A/m)

θ/℃

-17.8

10.0

37.8

66

93

116

μ/(mH/m)

2.25

2.14

2.04

1.93

1.81

1.70

2.5 4J36化学性能 合金在大气、淡水、和海水中有一定的耐腐蚀性。





三、4J36力学性能



3.1 4J36技术标准规定的性能

3.2 4J36室温及各种温度下的力学性能

3.2.1 4J36硬度 合金在退火状态的硬度HV=140[1,2]。

3.2.2 4J36拉伸性能 合金(退火状态)在常温下的拉伸性能见表3-1。在不同冷应变下的拉伸性能

σb/MPa

σP0.2/MPa

δ/%

450

274

35

表3-2

ε/%

σb/MPa

σP0.2/MPa

δ/%

15

25

30

641

689

731

448

617

655

14

9

8

3.3 4J36持久和蠕变性能

3.4 4J36疲劳性能

3.5 4J36弹性性能

3.5.1 4J36弹性模量 合金(退火状态)的弹性模量E=144GPa。





四、4J36组织结构



4.1 4J36相变温度

4.2 4J36时间-温度-组织转变曲线

4.3 4J36合金组织结构 合金为单相奥氏体组织。

4.4 4J36晶粒度 冷应变率ε=60%~70%、厚度d=1mm的带材,在表4-1所示温度下退火1h,空冷后,按YB 027-1992标准进行晶粒度评级,

退火温度/℃

700

750

800

900

1000

1050

1100

1200

晶粒度级别

开始再结晶

>10

>10

9.0

6.5

4.0

3.0

2.0





五、4J36工艺性能与要求



5.1 4J36成形性能 合金很容易冷、热加工。热加工时应避免在含硫的气氛中加热。

5.2 4J36焊接性能 合金可采用氧乙炔焊、电弧焊、点焊和氢原子焊等方法焊接。由于膨胀系数与合金的化学成分有关,应尽量避免因焊接造成合金成分的改变,因此最好使用氩弧焊,焊接的填充金属最好含有0.5%~1.5%的钛,以减少焊接的气孔和裂缝。

5.3 4J36零件热处理工艺 该合金热处理可分为:消除应力退火、中间退火及稳定化处理。

(1)消除应力退火 为消除零件在机械加工后的残存应力,要进行消除应力退火:530~550℃,保温1~2h,炉冷。

(2)中间退火 为消除合金在冷轧,冷拔、冷冲压过程引起的加工硬化现象,以利于继续加工。工件加热到830~880℃,保温30min,炉冷或空冷。

(3)稳定化处理 为获得具有较低的膨胀系数又能使其性能稳定的处理。一般采用三段处理。

a)均匀化:在加热中,合金中的杂质充分固溶和合金化元素趋于均匀。工件在保护气氛中,加热到830℃,保温20min~1h,淬火。

b)回火:在回火过程中能够部分消除由淬火产生的应力。工件加热到315℃,保温1~4h,炉冷。

c)稳定化时效:使合金的尺寸稳定。工件加热到95℃,保温48h。对于冷加工或机械加工后的高精度零件,不宜采用高温处理时,可采用下述消除应力稳定化处理:工件加热到315~370℃,1~4h。

该合金不能用热处理硬化。

5.4 4J36表面处理工艺 表面处理可采用喷砂、抛光或酸洗。合金可用25%盐酸溶液在70℃下酸洗,清除氧化皮。

5.5 4J36切削加工与磨削性能 该合金切削加工特性和奥氏体不锈钢相似。加工时采用高速钢或硬质合金刀具,低速切削加工。切削时可使用冷却剂。该合金磨削性能良好。
