软磁合金1J22

产品描述

一、1J22

   1J22是高饱和磁感应强度铁钴钒软磁合金,在现有软磁材料中该合金的饱和磁感应强度最高(2.4T),居里点也很高(980℃),饱和磁致伸缩系数最大(60~100×10-6)。由于饱和磁感应强度高,在制作同等功率的电机时,可大大缩小体积,在作电磁铁时,在同样截面积下能产生大的吸合力。由于居里点高,可使该合金能在其他软磁材料已经完全退磁的较高温度下工作,并保持良好的磁稳定性。由于有大的磁致伸缩系数,极适于作磁致伸缩换能器,输出能量高,工作效率也高。该合金电阻率低(0.27μΩ·m),不宜在高频下使用。价格较贵、易氧化、加工性能差,添加适量镍或其他元素,可改善其加工性。

1.1 1J22材料牌号 1J22(Co50V2)。

1.2 1J22相近牌号 50КФ(俄罗斯),Permendur(英国),Supermendur(美国),HiperCo50(美国)。

1.3 1J22材料的技术标准

    GB/T 15001-1994 《软磁合金尺寸、外形、表面质量、实验方法和检验规则》

    GB/T 15002-1994 《高饱和磁感应强度软磁合金技术条件》

1.4 1J22化学成分

C

Mn

Si

P

S

Cu

Ni

Co

V

Fe

0.04

0.30

0.30

0.020

0.020

0.20

0.50

49.0~51.0

0.80~1.80

余量

1.5 1J22热处理制度 冷轧带材试样:随炉升温到850~900℃,保温3~6h,,以50℃/h速度冷却到750℃,再以180~240℃/h速度冷却至300℃出炉,退火介质为露点不高于-40℃的氢气。

    锻坯所取试样:随炉升温到1100℃±20℃,保温3~6h,以50~100℃/h速度冷却到850℃,保温3h,然后以30℃/h速度冷却到700℃,再以200℃/h速度冷却至300℃出炉,退火介质为露点不高于-40℃的氢气。

    用于要求在较低磁场下具有较高磁感应强度、较低矫顽力、较高矩形比的材料:随炉升温到850℃±10℃,保温4h,以50℃/h速度冷却到750℃,保温3h,然后以200℃/h速度冷却到300℃出炉,在保温(750℃)开始加1240~1600A/m直流磁场,退火介质为露点不高于-40℃的氢气。

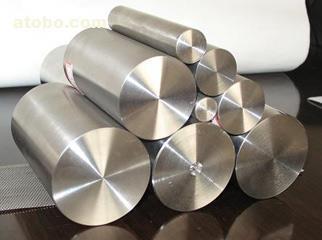

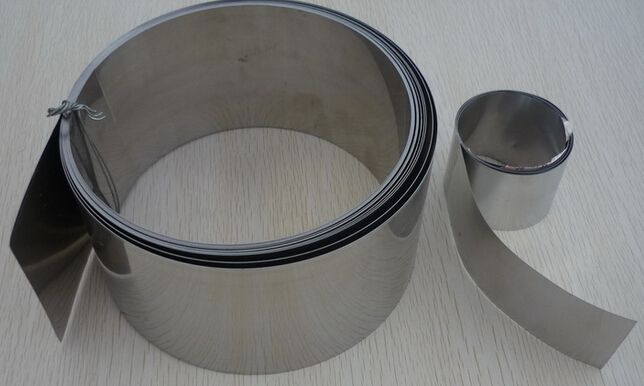

1.6 1J22品种规格与供应状态 以冷轧带材、冷拉丝材,热轧(锻)扁材和棒材,不经热处理供应。品种规格、尺寸及允许偏差,对尺寸有特殊要求的,由供需双方协议。

产品种类

(δ或D)/mm

B/mm

L/mm≥

产品种类

(δ或D)/mm

B/mm

L/mm≥

尺寸

允许偏差

尺寸

允许偏差

冷轧带材

0.05~0.09

      0

-0.015

60~120

5000

冷拉丝材



>0.49~0.09

±0.03

-

-

>0.09~0.19

    0

-0.02

500

>0.90~3.00

±0.04

>0.19~0.25

    0

-0.03

200

>3.00~6.00

±0.06

>0.25~0.40

    0

-0.04

200

热轧(锻)扁材和棒材

6.0~8.0

±0.5

-

1000

>0.40~0.70

    0

-0.05

200

>8.0~12.0

±1.0

1000

>0.70~1.00

    0

-0.06

200

>12.0~35.0

±1.5

250

冷拉丝材

0.10~0.19

±0.01

>35.0~50.0

±2.0

250

>0.19~0.49

±0.02

>50.0~80.0

±4.0

250

>80.0~100.0

±5.0

150

1.7 1J22熔炼与铸造工艺 采用真空感应炉熔炼。

1.8 1J22应用概况与特殊要求 已生产、使用多年,性能稳定,材料较成熟。适宜做质量轻、体积小的航空、航天用电器元件,如微电子转子、电磁铁极头、继电器、换能器等。

 二、1J22物理及化学性能



2.1 1J22热性能

θ/℃

20~100

20~200

20~300

20~400

20~500

20~600

20~700

20~800

α1/10-6℃-1

9.2

9.5

9.8

10.0

10.4

10.5

10.8

11.3


2.4.2 1J22饱和磁致伸缩系数


ρ/(μΩ·m)

ρ/(g/cm3)

Tc/℃

λθ/10-6

0.40

8.20

980

60~100

2.4.3 1J22标准中规定的磁性能

2.4.3.1 1J22不同厚度的典型静态磁性能


δ/mm

在不同磁场强度(A/m)下的静态磁性能/T

Hc/(A/m)≤

B400

B800

B1600

B2400

B4000

B8000

0.1

1.68~1.79

1.94~2.01

2.12~2.15

2.20~2.25

2.28~2.31

2.35~2.40

120~148

0.2

1.70~1.80

2.00~2.02

2.15~2.18

2.22~2.25

2.30~2.33

2.40~2.41

115~135

0.35

1.70~1.81

1.95~2.02

2.12~2.17

2.20~2.24

2.20~2.24

2.28~2.34

123~135

2.4.3.2 1J22不同厚度的铁损

δ/mm

f/Hz

P/(W/kg)

P1.5

P1.7

P1.9

P2.0

P2.1

0.1

50

3.54~4.74

4.40~5.93

5.49~7.52

6.32~9.05

8.29~11.8

400

30.15~39

31.5~48.6

42.5~58.4

48.7~63.2

55.5~69.4

800

62.7~82.4

78.3~102.1

94.5~122.5

103~131.5

114.1~153.1

1000

74.6~105.9

91.7~132

110.9~158.3

122~173.1

138.8~197.8

0.2

50

3.68~4.03

4.59~4.99

5.77~6.62

6.7~7.87

8.33~9.84

400

35.2~36.3

43.7~45.2

50.4~56.5

58.4~64.2

64.0~77.6

800

84.7~87.7

106.5~110.8

130.6~138.2

144~156.1

157.0~179

1000

115.2~121.4

146~153.1

182~192.3

198~210.8

222~241

0.35

50

3.79~4.19

4.66~5.30

5.48~6.95

6.29~9.27

7.00~9.75

400

45.1~51.3

56.9~65.1

70.2~79.6

77.5~88.4

85.7~99.8

800

125.1~145

161.1~188

204~233

227~258

241~290.5

1000

177.5~206

234~266

297~334

332~374

369.5~434

2.4.4 1J22不同厚度的动态磁化曲线及损耗曲线 -5d=0.35、0.2mm厚的试样清漆绝缘,d=0.1mm的试样为氧化镁绝缘。

2.5 1J22化学性能

2.5.1 1J22抗氧化性能 易氧化。


三、1J22力学性能



3.1 1J22技术标准规定的性能

3.2 1J22室温及各种温度下的力学性能

3.2.1 1J22硬度 合金软态HRB90,冷硬态HRC35。

3.2.2 1J22拉伸性能

3.2.2.1 1J22抗拉强度 合金软态σb=490MPa,冷硬态σb=1323MPa。

3.2.2.2 1J22规定非比例伸长应力[1] 合金软态σP0.2=343MPa。

3.2.2.3 1J22断后伸长率 合金的断后伸长率δ=1%。

3.3 1J22持久和蠕变性能

3.4 1J22疲劳性能

3.5 1J22弹性性能

3.5.1 1J22弹性模量 合金的弹性模量E=216GPa。





四、1J22组织结构



4.1 1J22相变温度

4.2 1J22时间-温度-组织转变曲线

4.3 1J22合金组织结构 该合金组织结构为体心立方晶格的单相固溶体,在900~930℃附近发生γ«α相转变,当温度低于730℃时,产生有序化,形成FeCo超结构,无序的α相转变为有序α′相。





五、1J22工艺性能与要求



5.1 1J22成形性能 合金经880℃左右快速淬火后,可以加工成薄带和细丝,带、丝可冲制、卷绕或加工成各种形状的元器件。

5.2 1J22焊接性能 焊接性能较差。

5.3 1J22零件热处理工艺

5.4 1J22表面处理工艺

5.5 1J22切削加工与磨削性能 该合金的热轧(锻)材、冷拉丝材和带材,可切削和磨削加工。当合金加工成元器件,并经缓慢冷却的最终热处理后,塑性很差,只能轻微研磨。
